Maquette didactique : "banc poutre mousse"

Permet l’approche de la résistance des matériaux et plus précisément de la théorie des poutres, le classeur d’accompagnement suggère entre autre l’utilisation en travaux pratiques, de poutres en mousse polyuréthane appareillées permettant d’appréhender facilement les sollicitations simples. Ce système avec sa webcam intégrée est une ressource interactive pour le professeur.

Au travers de 6 TP, l’étudiant abordera :
- les hypothèses générales de la RDM et le comportement élastique des matériaux ;

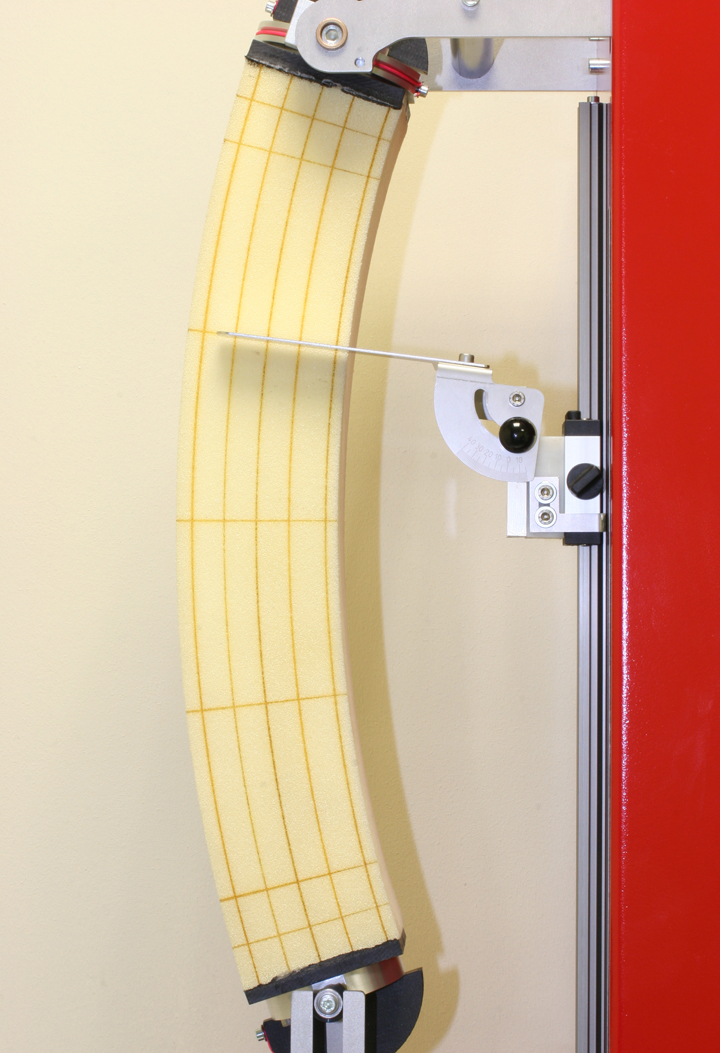

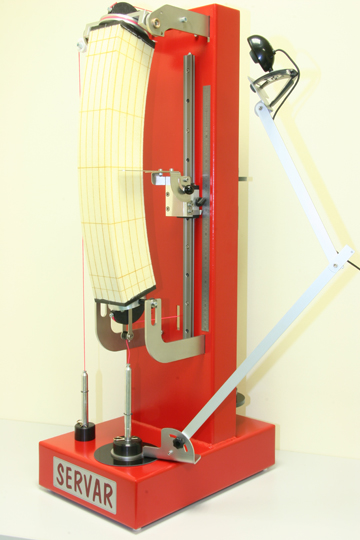

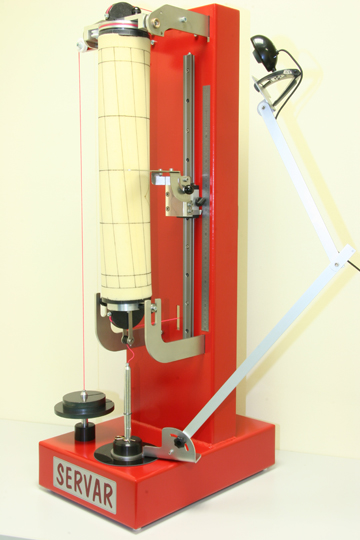

- les déformations en relation avec le chargement pour les sollicitations de traction, torsion et flexion pure ;

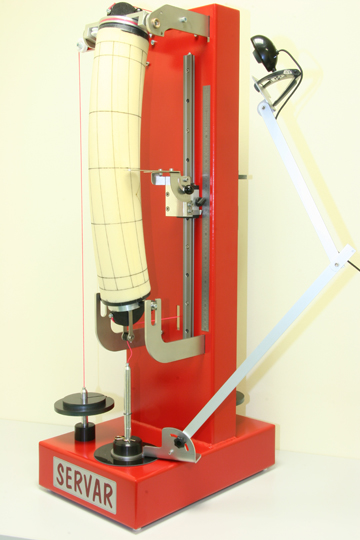

- le principe de superposition et la particularité des déformations pour les sollicitations composées (flexion déviée et flexion + traction) ;
- l’utilisation des lois de HOOKE généralisées en élasticité plane pour calculer une contrainte normale équivalente (VON MISES, TRESCA) en flexion + torsion.

Des simulations par modélisation éléments finis (CATIA V5) sont disponibles et permettront à l’étudiant de recouper les résultats établis expérimentalement. Livré avec un dossier technique et pédagogique (sujets et corrigés) ainsi que les modélisations sous CATIA V5 sur CD-ROM.

Le kit est constitué de :

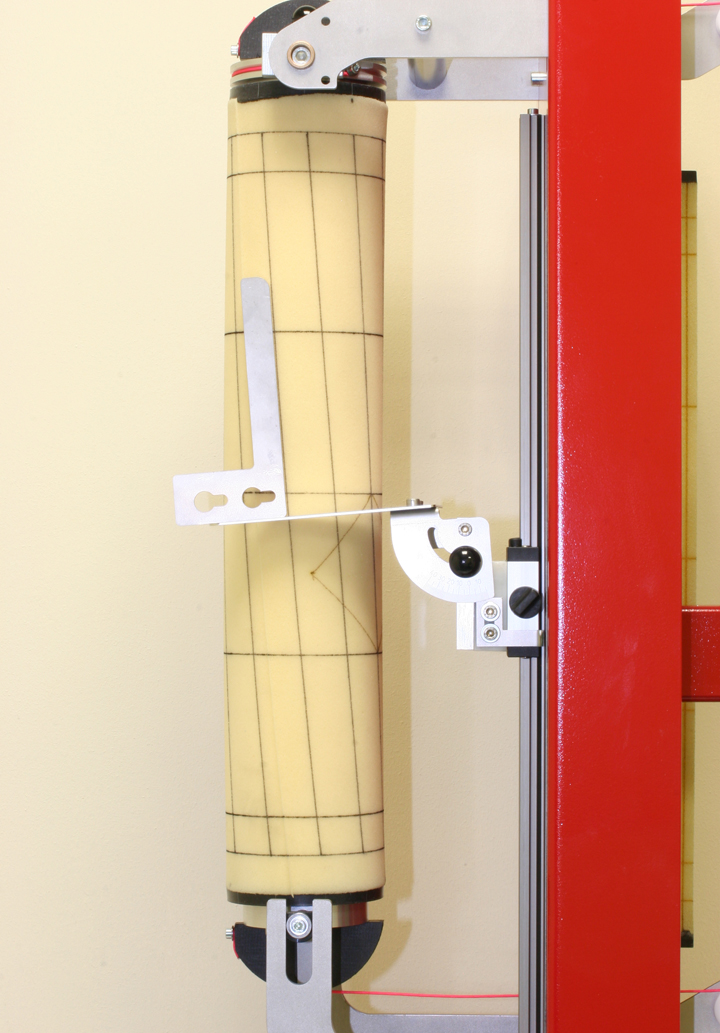

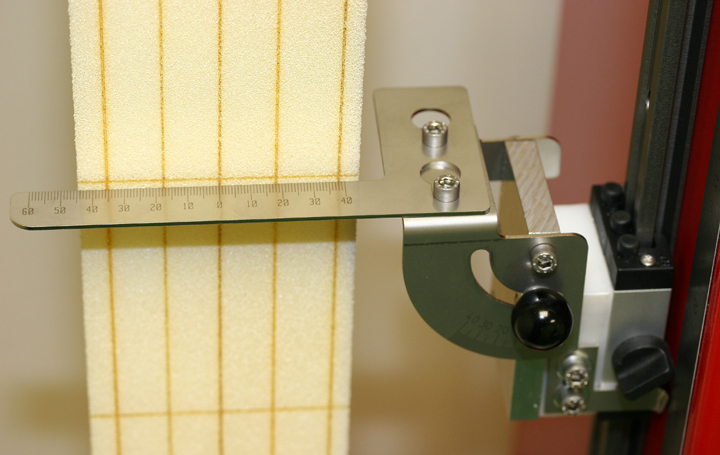

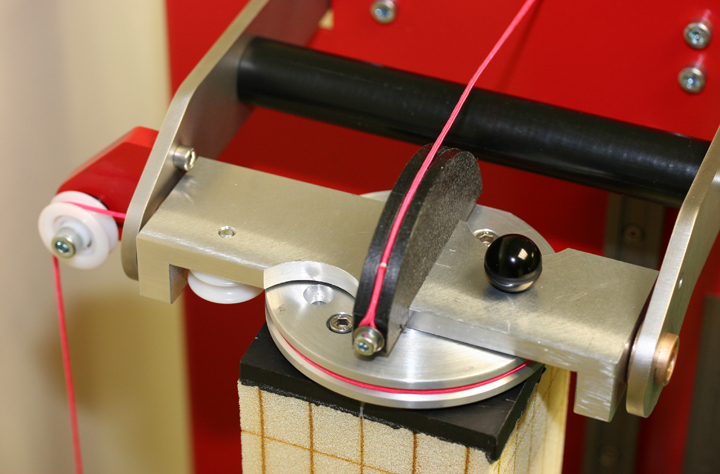

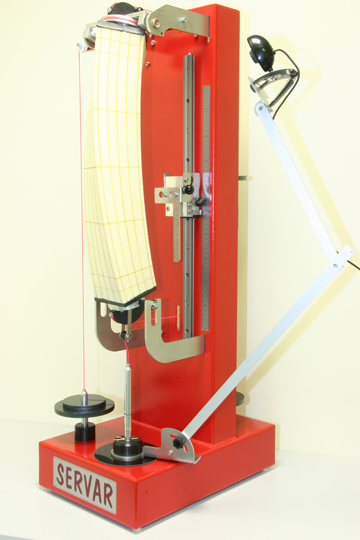

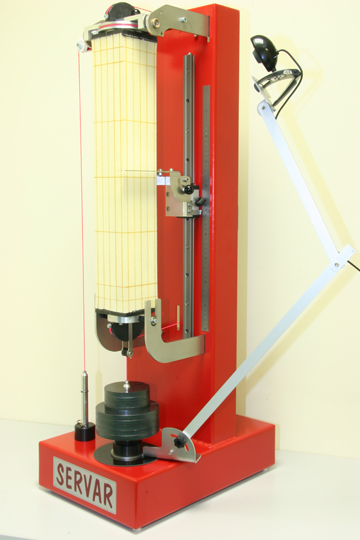

- un banc de multi-chargement instrumenté de règles et de verniers gradués ;

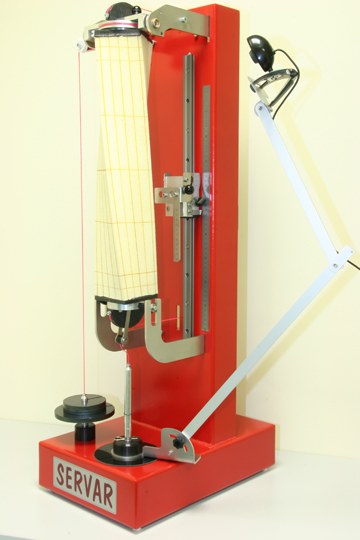

- 2 poutres en mousse polyuréthane de 50 cm ( section circulaire et carrée) ;
- 7 masses de chargement ;
- une webcam et son support

Télécharger les fiches pédagogiques BTS CPI : enseignement de la Résistance des matériaux et de l’élasticité.
Remarque : les trois premiers TP sont utilisables pour l’enseignement de la RDM en prébac STI et Baccalauréat professionnel EDPI.
